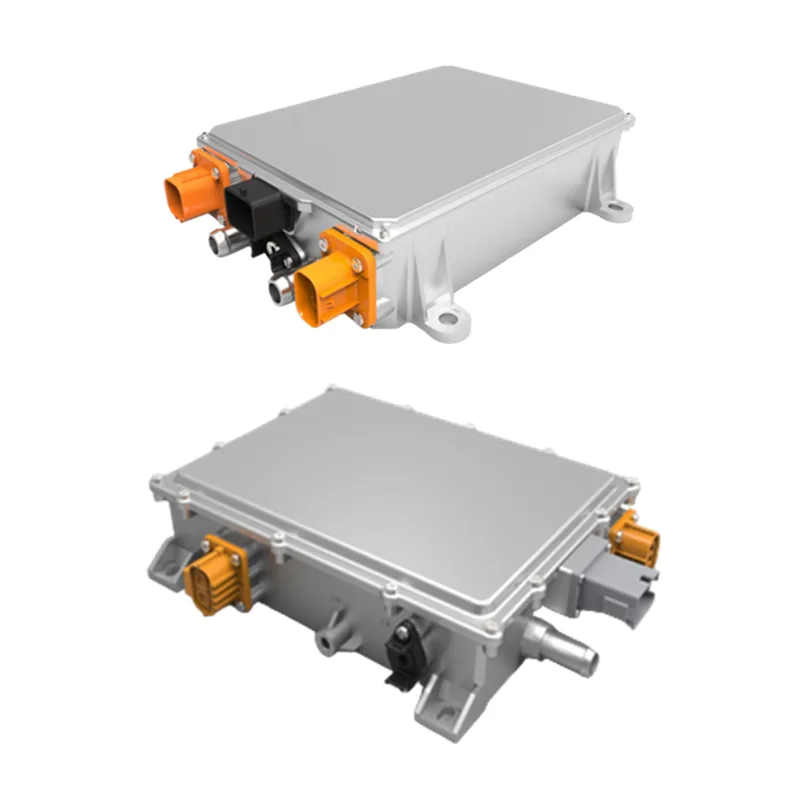

6.6KW उच्च-शक्ति IP67 तरल-कुल्ड OBC

Zhaofeng अनुकूलित 6.6KW उच्च-शक्ति IP67 लिक्विड-कूल्ड OBC एक कोर अन-बोर्ड चार्जिङ कम्पोनेन्ट हो जुन नयाँ ऊर्जा वाहनहरूको लागि स्वतन्त्र रूपमा विकसित गरिएको छ, मुख्य रूपमा पावर ग्रिडबाट वैकल्पिक प्रवाहलाई लिथियम ब्याट्री चार्ज गर्नका लागि उपयुक्त प्रत्यक्ष प्रवाहमा रूपान्तरण गर्न जिम्मेवार छ। नयाँ ऊर्जा वाहन उद्योगको द्रुत विकासको साथ, विशेष गरी व्यावसायिक सवारी साधन र भारी-शुल्क ट्रकहरूको कुशल र भरपर्दो चार्जिङको बढ्दो मागको साथ, यो उत्पादनलाई पावर घनत्व, वातावरणीय अनुकूलनता र सुरक्षा कार्यसम्पादनको सन्दर्भमा अप्टिमाइज र अपग्रेड गरिएको छ। परम्परागत एयर-कूल्ड OBC भन्दा फरक, 6.6KW उच्च-शक्ति IP67 लिक्विड-कूल्ड OBC ले उन्नत तरल कूलिङ प्रणाली अपनाएको छ, जसले उच्च-शक्ति चार्ज गर्दा उत्पन्न हुने तापलाई द्रुत रूपमा नष्ट गर्न सक्छ, उच्च तापक्रम, आर्द्रता र धुलो जस्ता कठोर काम गर्ने वातावरणमा पनि स्थिर सञ्चालन सुनिश्चित गर्दछ। यसले 100-266Vac को फराकिलो इनपुट भोल्टेज दायरा र 50Hz-61Hz को मुख्य फ्रिक्वेन्सी समर्थन गर्दछ, जुन धेरै क्षेत्रहरूमा पावर ग्रिडहरूसँग उपयुक्त छ। आउटपुट प्रत्यक्ष वर्तमान भोल्टेज 360V मा स्थिर छ, र आउटपुट वर्तमान लचिलो रूपमा 0-20A/40A/60A को दायरामा समायोजित गर्न सकिन्छ, विभिन्न क्षमता लिथियम ब्याट्रीहरूको चार्ज आवश्यकताहरू पूरा गर्दै।

मोडेल विशिष्टता

विद्युतीय सुरक्षा मापदण्डहरू

स्थापना गाइड

"१. स्थापना गर्नु अघि, जाँच गर्नुहोस् कि चार्जरको बायाँ छेउमा रहेको AC इनपुट सर्किट ब्रेकर AC इनपुट पावर आपूर्ति विच्छेद भएको सुनिश्चित गर्न अफ स्थितिमा छ।

2. ग्रिड पावर सप्लाईमा AC इनपुट इन्टरफेस जडान गर्नुहोस्।

3. DC आउटपुट कनेक्टर (वा चार्ज गर्ने बन्दूक) लाई ब्याट्री प्याकमा जडान गर्नुहोस्।

4.सावधानी: कृपया तारहरू एक पेशेवर द्वारा स्थापित गर्नुहोस्!"

उत्पादन लाभहरू

उच्च गुणस्तरको 6.6KW हाई-पावर IP67 Liquid-cooled OBC ले ≥90% को उच्च ऊर्जा दक्षता प्रदान गर्दछ, जसले प्रभावकारी रूपमा चार्जिङको समयमा ऊर्जाको हानि घटाउन सक्छ, चार्ज गर्ने समयलाई छोटो पार्छ र नयाँ ऊर्जा सवारी साधनहरूको क्रुजिङ दायरा बढाउन सक्छ, उच्च आवृत्तिमा सवारी साधनहरूको कुशल चार्जिङ आवश्यकताहरू पूर्ण रूपमा पूरा गर्न सक्छ। यसको IP67 वाटरप्रूफ र डस्टप्रुफ प्रकार्यले यसलाई पानीको निश्चित गहिराइमा धुलोको घुसपैठ र लामो समयसम्म डुब्नलाई पूर्ण रूपमा प्रतिरोध गर्न सक्षम बनाउँछ, र उन्नत तरल शीतलन प्रणालीको समर्थनमा, यसले खान, बन्दरगाह र निर्माण साइटहरू जस्ता कठोर काम गर्ने वातावरणमा पनि स्थिर सञ्चालन कायम राख्न सक्छ। वातावरण; एकै साथ, यो इनपुट ओभर/अन्डर भोल्टेज, आउटपुट ओभरकरेन्ट, आउटपुट सर्ट सर्किट, आउटपुट ओभरटेम्परेचर र संचार अवरोध सहित बहु ​​व्यापक सुरक्षा सुरक्षा प्रकार्यहरूसँग सुसज्जित छ, जसले विभिन्न असामान्य चार्जिंग अवस्थाहरूमा समयमै प्रतिक्रिया दिन सक्छ, ब्याट्री र सम्पूर्ण सवारीको सुरक्षालाई प्रभावकारी रूपमा सुरक्षित गर्दछ, र सुरक्षित सवारी साधन सञ्चालनका लागि विभिन्न सुरक्षा ग्यारेन्टीहरू प्रदान गर्दछ। थप रूपमा, यसले इनपुट भोल्टेज र फ्रिक्वेन्सीको विस्तृत दायरालाई समर्थन गर्दछ, विभिन्न लिथियम ब्याट्री विशिष्टताहरूसँग मिल्दो छ, र लचिलो रूपमा आउटपुट वर्तमान समायोजन गर्न सक्छ, जुन विभिन्न सवारी मोडेलहरूको आवश्यकता अनुसार अनुकूलित गर्न सकिन्छ जस्तै हल्का व्यावसायिक विद्युतीय सवारी, मध्यम/हेभी-ड्युटी ट्रकहरू र हाइब्रिड सवारीहरू, बलियो अनुकूलता र लचिलोपनको साथ; उत्पादनले उच्च गुणस्तरको सवारीसाधन-ग्रेड कम्पोनेन्टहरू र एक एकीकृत डाइ-कास्टिङ शेल अपनाउँछ, जसमा बलियो एन्टी-कम्पन र प्रभाव प्रतिरोध हुन्छ, र परिपक्व तरल कूलिङ टेक्नोलोजीले कम्पोनेन्टको पहिरन घटाउँछ, उत्पादनको सेवा जीवन विस्तार गर्छ, लामो समयसम्म सवारी साधन प्रयोग गर्ने प्रयोगकर्ताहरूको लागि पछि मर्मत लागत घटाउँछ।

प्रयोग विधि

स्थापना → चार्जिङ सञ्चालन → दैनिक मर्मत → अनुकूलन र डिबगिङ

"1. 6.6KW उच्च-शक्ति IP67 लिक्विड-कूल्ड OBC नयाँ ऊर्जा वाहनको पावर प्रणालीको तोकिएको स्थितिमा स्थापना गरिएको छ, र इनपुट र आउटपुट लाइनहरू गाडीको तार विनिर्देशहरू अनुसार जडान गरिएको छ, फर्म जडान र राम्रो इन्सुलेशन सुनिश्चित गर्दै। तरल कूलिंग पाइपलाइन गाडीको कूलिंग सर्कल शीतलन प्रणालीमा जडान गरिएको छ।

2. चार्ज गर्दा, गाडीको चार्जिङ गनलाई AC चार्जिङ पाइलमा जडान गर्नुहोस्। OBC ले स्वचालित रूपमा इनपुट भोल्टेज र फ्रिक्वेन्सी पत्ता लगाउनेछ, र ब्याट्रीको चार्ज अवस्था प्राप्त गर्न CAN2.0 मार्फत ब्याट्री व्यवस्थापन प्रणाली (BMS) सँग सञ्चार गर्नेछ। यसले स्वचालित रूपमा ब्याट्रीको माग अनुसार आउटपुट वर्तमान समायोजन गर्नेछ, र स्थिर भोल्टेज र स्थिर वर्तमान चार्ज प्रक्रिया पूरा गर्नेछ।

3. नियमित रूपमा OBC को इनपुट र आउटपुट लाइनहरूको जडान जाँच गर्नुहोस् र तरल कूलिंग पाइपलाइनको कसिलोपन ढीलो जडान वा तरल चुहावट रोक्नको लागि। गाडीको इन्स्ट्रुमेन्ट प्यानल मार्फत OBC को काम गर्ने स्थिति जाँच गर्नुहोस्। यदि असामान्य अलार्म हुन्छ भने, यसलाई तुरुन्तै प्रयोग गर्न रोक्नुहोस् र व्यावसायिक मर्मत सम्भार गर्नुहोस्।

4. अनुकूलित उत्पादनहरूको लागि, हाम्रो कारखानाका प्राविधिक कर्मचारीहरूले सवारी साधनको मोडेल र ग्राहकको आवश्यकता अनुसार प्यारामिटर डिबगिङ गर्नेछन्, र उत्पादनको सामान्य प्रयोग सुनिश्चित गर्न सम्बन्धित डिबगिङ निर्देशन र सञ्चालन पुस्तिका प्रदान गर्नेछन्।"

प्याकेजिङ र ढुवानी
